ریخته گری محفظه گیربکس چیست؟

ریخته گری بدنه جعبه دنده یک فرآیند تولید با فشار بالا است که آلیاژ آلومینیوم مذاب را به یک قالب فولادی دقیق (قالبی) تزریق می‌کند تا محفظه‌های انتقال پیچیده، سبک و دقیق ابعادی تولید کند. این فرآیند تولید هندسه‌های پیچیده را امکان‌پذیر می‌سازد - از جمله باله‌های خنک‌کننده، باس‌های نصب، و ساختارهای دنده‌ای داخلی - که دستیابی به آن‌ها از طریق ماشین‌کاری یا سایر روش‌های ریخته‌گری دشوار یا مقرون به صرفه است.

این فرآیند معمولاً از ماشین‌های ریخته‌گری فشار بالا محفظه سرد (HPDC) با نیروی گیره بین 500 تا 4000 تن استفاده می‌کند که قادر به تولید محفظه‌های جعبه دنده با ضخامت دیواره‌های 0.8 تا 1.5 میلی‌متر است و در عین حال تحمل‌های ابعادی فشرده پس از 0±0.NC0. زمان چرخه بسته به اندازه قطعه از 30 ثانیه تا 3 دقیقه متغیر است، که آن را برای تولید خودروهای با حجم بالا که در آن حجم سالانه بیش از 50000 دستگاه است، ایده آل می کند.

اجزای به دست آمده نسبت مقاومت به وزن بسیار خوبی را ارائه می دهند، با محفظه های گیربکس دایکاست آلومینیومی معمولی که وزن آنها 30 تا 40 درصد کمتر از ریخته گری آهنی است و در عین حال استحکام کافی برای حفظ تراز دنده تحت بارهای عملیاتی 200 تا 500 نیوتن متر گشتاور را فراهم می کند.

مواد ریخته گری معمولی مورد استفاده

آلیاژهای آلومینیوم بر کاربردهای محفظه گیربکس غالب هستند، با A380، ADC12، و A360 که سه انتخاب اصلی مواد را نشان می‌دهند، که هر کدام ویژگی‌های عملکردی متمایز متناسب با نیازهای عملیاتی خاص را ارائه می‌دهند.

آلیاژهای آلومینیوم اولیه برای محفظه گیربکس

دستورالعمل های انتخاب آلیاژ

• A380 را انتخاب کنید زمانی که به دنبال تعادل بهینه هزینه، قابلیت ریخته‌گری و خواص مکانیکی برای محفظه‌های استاندارد گیربکس خودرو با ضخامت دیواره‌های 1.0-3.0 میلی‌متر هستید.
• ADC12 را مشخص کنید برای هندسه‌های پیچیده که به دیوارهای نازک‌تر از 1.0 میلی‌متر نیاز دارند یا زمانی که برای اجزای قابل رویت سطح برتر مورد نیاز است.
• A360 را انتخاب کنید برای کاربردهایی که در معرض محیط های خورنده (دریایی، اسپری نمک) یا جاهایی که سفتی فشار حیاتی است (مدارهای هیدرولیک داخل محفظه).

روش های رایج بازرسی کیفیت

تضمین کیفیت برای قالب های ریخته گری محفظه جعبه دنده بر یک رویکرد بازرسی چند لایه متکی است که روش های آزمایش بصری، ابعادی و غیر مخرب (NDT) را برای تشخیص عیوب سطحی و داخلی ترکیب می کند. با توجه به اینکه محفظه‌های گیربکس باید یکپارچگی فشار و قابلیت اطمینان ساختاری را تحت بارگذاری چرخه‌ای حفظ کنند، پروتکل‌های بازرسی معمولاً به نرخ تشخیص عیب بیش از 99.5 درصد برای ویژگی‌های ایمنی حیاتی دست می‌یابند.

بازرسی بصری و ابعادی

• بازرسی بصری: غربالگری خط اول عیوب سطحی را شناسایی می کند، از جمله بسته شدن سرد، علائم جریان، تاول ها، علائم کشش و لکه های اکسیداسیون. این روش در حالی که محدود به تشخیص فقط سطحی است، سریع، کم هزینه است و 80 تا 90 درصد موارد رد لوازم آرایشی را شناسایی می کند.
• دستگاه اندازه گیری مختصات (CMM): تحمل‌های هندسی را تا 0.005-0.01 میلی‌متر تأیید می‌کند، ویژگی‌های جفت‌گیری حیاتی مانند صافی فلنج، تمرکز حفره یاتاقان، و موقعیت‌های سوراخ نصب را بررسی می‌کند.
• تست زبری سطح: تضمین می کند که سطوح آب بندی به Ra 1.6-3.2 میکرومتر می رسد تا از نشت مایع در رابط های واشر جلوگیری شود.

تست غیر مخرب (NDT)

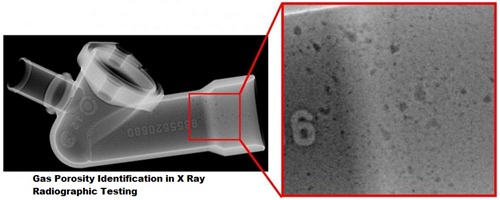

• رادیوگرافی اشعه ایکس (RT): به بخش‌های آلومینیومی ضخیم (تا 50 میلی‌متر) نفوذ می‌کند تا تخلخل داخلی، حفره‌های جمع‌شدگی و آخال‌ها را آشکار کند. رادیوگرافی دیجیتال تصاویر الکترونیکی فوری را ارائه می دهد، در حالی که سی تی اسکن بازسازی های سه بعدی را برای مکان یابی دقیق نقص ایجاد می کند.
• تست اولتراسونیک (UT): از امواج صوتی با فرکانس بالا (1-15 مگاهرتز) برای تشخیص ناپیوستگی های داخلی در قطعات ریخته گری با مقطع ضخیم که دسترسی به اشعه ایکس محدود است، استفاده می کند. به ویژه برای بازرسی باس های نصب باربر و تقاطع های دنده ای موثر است.
• تست فشار: تست پنوماتیک یا هیدرواستاتیک خودکار (معمولاً 0.3-0.6 مگاپاسکال) مسیرهای نشت ناشی از تخلخل به هم پیوسته را شناسایی می کند. این برای محفظه های حاوی مدارهای روانکاری الزامی است.

تأیید مواد

• تجزیه و تحلیل ترکیب: طیف سنجی محتوای سیلیکون (8.5-11.5٪)، مس (2.0-4.0٪) و آهن (<1.3٪) را برای اطمینان از انطباق آلیاژ با مشخصات A380 یا ADC12 تأیید می کند.
• تست شاخص چگالی: چگالی نمونه را در برابر حداکثر تئوری اندازه گیری می کند تا سطوح تخلخل داخلی را تعیین کند. محدودیت های قابل قبول معمولاً به تراکم بیش از 98.5 درصد از نظر تئوری برای مسکن های سازه ای نیاز دارند.

رسیدگی و پیشگیری از مشکلات تخلخل

تخلخل در قالب های ریخته گری محفظه گیربکس آلومینیومی عمدتاً به صورت تخلخل گاز (حفره های کروی 5-50 میکرومتر ناشی از هیدروژن به دام افتاده) و تخلخل انقباض (حفره های نامنظم 10-200 میکرومتر ناشی از انقباض انجماد) با پیشگیری مؤثر مستلزم یک رویکرد آماده سازی در سطح سیستم، فرآیند ریخته گری، فناوری های پیشرفته کنترلی و ترکیبی از من است.

کنترل کیفیت مذاب

• گاز زدایی چرخشی: پاکسازی آرگون یا نیتروژن محتوای هیدروژن محلول را به ≤0.12 cm³/100g Al کاهش می دهد و به این نتیجه می رسد. کاهش 70 تا 85 درصدی تخلخل گاز . این تنها مقرون به صرفه ترین روش پیشگیری است.
• تست فشار کاهش یافته (RPT): مانیتور کیفیت ذوب در زمان واقعی. نمونه هایی که شاخص چگالی کمتر از 2% را نشان می دهند، سطوح هیدروژن قابل قبول برای ریخته گری های بحرانی را نشان می دهند.
• فیلتراسیون: فیلترهای فوم سرامیکی (ppi 20-30) آخال های اکسیدی را که به عنوان محل هسته برای تخلخل عمل می کنند، حذف می کنند.

بهینه سازی پارامترهای فرآیند

• نمایه شات مرحله‌ای: شات آهسته اولیه (0.3-0.5 متر بر ثانیه) و به دنبال آن سوئیچ با سرعت بالا (2.5-4.0 متر بر ثانیه) از انجماد زودرس جلوگیری می کند و در عین حال آشفتگی و حباب هوا را به حداقل می رساند.
• فشار تشدید: اعمال فشار 80 تا 120 مگاپاسکال در طول نیروهای انجماد، فلز را وارد حفره های انقباض می کند و تخلخل را 30 تا 50 درصد در مقاطع ضخیم کاهش می دهد.
• طراحی دروازه: دروازه های مخروطی (نسبت 1:10، 10-15٪ از سطح مقطع) باعث افزایش جریان آرام می شود و تخلخل را 30-40٪ در مقایسه با انتقال ناگهانی کاهش می دهد.

فن آوری های فرآیندی پیشرفته

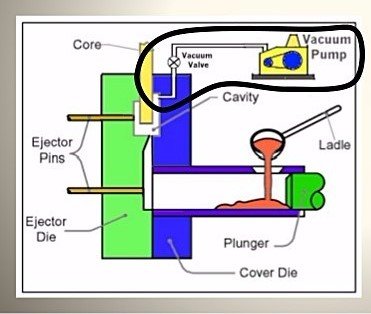

• ریخته گری به کمک خلاء (V-HPDC): تخلیه حفره قالب تا 50 تا 100 میلی بار قبل از تزریق فلز، هوای محبوس شده را از بین می برد و تخلخل کل را کاهش می دهد. 70-80٪ و فعال کردن عملیات حرارتی T6 برای کاربردهای ساختاری.
• ریخته گری فشاری: با اعمال فشار پایدار (100 تا 150 مگاپاسکال) در حین انجماد، ریخته‌گری تحت فشار را با آهنگری ترکیب می‌کند و اجزای تخلخل نزدیک به صفر را با خواص مکانیکی نزدیک به آلومینیوم فرفورژه تولید می‌کند.
• خنک کننده منسجم: درج های قالب با چاپ سه بعدی با کانال های خنک کننده بهینه، نقاط داغ و مسائل انجماد جهتی را که باعث تخلخل انقباض می شوند، کاهش می دهند.

اصلاح پس از ریخته گری

• اشباع: آب بندی تحت فشار خلاء با رزین بی هوازی تخلخل متصل به سطح را برای کاربردهای سیال بدون بهبود خواص مکانیکی آب بندی می کند.
• پرس ایزواستاتیک داغ (HIP): قرار دادن قطعات ریخته گری در برابر فشار آرگون 100 مگاپاسکال در دمای 500 درجه سانتیگراد، حفره های داخلی را فرو می ریزد و به این نتیجه می رسد. تراکم 99.99٪ برای ایمنی حیاتی هوافضا یا قطعات خودرو با عملکرد بالا.

مواد جایگزین فراتر از آلیاژهای آلومینیوم

در حالی که آلیاژهای آلومینیوم بر تولید محفظه گیربکس غالب هستند، آلیاژهای منیزیم و روی جایگزین های قانع کننده ای را برای کاربردهای خاص که در آن کاهش وزن، ظرفیت میرایی یا ملاحظات هزینه اولویت دارند، ارائه می دهند.

آلیاژهای منیزیم (AZ91D، AM60B)

ریخته گری منیزیمی فراهم می کند 33٪ چگالی کمتر از آلومینیوم (1.8 g/cm³ در مقابل 2.7 g/cm³)، که آن‌ها را برای گیربکس‌های EV جذاب می‌کند که هر کیلوگرم بر برد تأثیر می‌گذارد. AZ91D قابلیت ریخته‌گری و مقاومت در برابر خوردگی عالی را ارائه می‌کند، در حالی که AM60B انعطاف‌پذیری و مقاومت در برابر ضربه را برای کاربردهای بحرانی در برابر تصادف ارائه می‌کند.

• برنامه های کاربردی: محفظه های گیربکس EV با کارایی بالا، گیربکس های مسابقه ای، تجهیزات قابل حمل.
• محدودیت ها: هزینه مواد بالاتر (2 تا 3× آلومینیوم)، نگرانی های اشتعال پذیری در حین ماشینکاری، و مقاومت در برابر خوردگی پایین بدون پوشش های محافظ.

آلیاژهای روی (Zamak 3، Zamak 5)

آلیاژهای روی سیالیت فوق‌العاده‌ای را ارائه می‌دهند و ضخامت دیواره‌ها را تا 0.4 میلی‌متر و هندسه‌های پیچیده‌ای به شکل شبکه با حداقل زوایای کشش را ممکن می‌سازند. زاماک 3 استحکام کششی 280 مگاپاسکال را با شکل پذیری عالی (10 درصد ازدیاد طول) فراهم می کند. در مقایسه با ریخته گری آلومینیومی

• برنامه های کاربردی: گیربکس های کمکی کوچک، گیربکس های ابزار برقی، بدنه های تزئینی.
• محدودیت ها: چگالی 6.6 g/cm³ (2.4× آلومینیوم) محدودیت استفاده در کاربردهای حساس به وزن را دارد. حداکثر دمای عملیاتی ~120 درجه سانتی گراد استفاده در محیط های انتقال با دمای بالا را محدود می کند.

ماتریس انتخاب مواد

سوالات متداول درباره ریخته گری محفظه جعبه دنده

چه ضخامت دیواره ای را می توان در ریخته گری محفظه گیربکس بدست آورد؟

ریخته گری استاندارد آلومینیوم به ضخامت دیواره 0.8-1.5 میلی متر برای مناطق عمومی و 2.0-4.0 میلی متر برای باس های نصب سازه می رسد. با آلیاژ ADC12 و دروازه بهینه شده، بخش هایی به نازک 0.6 میلی متر برای ویژگی های غیر ساختاری امکان پذیر است.

آیا محفظه های گیربکس دایکاست قابل عملیات حرارتی هستند؟

قالب های فشار قوی معمولی به دلیل تخلخل داخلی نمی توانند تحت عملیات حرارتی T6 قرار گیرند که باعث ایجاد تاول می شود. با این حال، ریخته گری تحت خلاء با سطح تخلخل کمتر از 0.3% می تواند با موفقیت تحت درمان T6 قرار گیرد ، دستیابی به استحکام کششی تا 380 مگاپاسکال.

آستانه حجم تولید معمولی برای اقتصاد ریخته گری چقدر است؟

ریخته گری به قیمت رقابتی می شود حجم سالانه بیش از 5000-10000 واحد ، با حداکثر بازده اقتصادی 50000 واحد. در زیر این آستانه، ریخته گری شن و ماسه یا ماشینکاری CNC ممکن است علیرغم هزینه های هر واحد بالاتر، مقرون به صرفه تر باشد.

چگونه ریخته گری تحت خلاء بر هزینه قطعه تأثیر می گذارد؟

سیستم های خلاء 15 تا 25 درصد به هزینه های ابزارآلات و 10 تا 15 درصد به زمان چرخه اضافه می کنند، اما نرخ ضایعات را از 8 تا 12 درصد به 2 تا 4 درصد کاهش می دهند در حالی که عملیات حرارتی و جوشکاری را امکان پذیر می کنند. برای اجزای ساختاری خودرو، زمانی که بهبود کیفیت در نظر گرفته شود، تأثیر هزینه کل معمولا خنثی یا مثبت است.

چه پوشش های سطحی برای محفظه های گیربکس دایکاست موجود است؟

سطوح استاندارد به عنوان ریخته گری به Ra 3.2-6.3 میکرومتر می رسند. گزینه های تکمیل ثانویه شامل شات بلاست (Ra 1.6-3.2 میکرومتر)، آنودایز (تزیینی نوع II یا پوشش سخت نوع III)، پوشش پودری، پوشش الکترونیکی و پوشش تبدیل کرومات برای محافظت در برابر خوردگی است.

الزامات نشتی چگونه تأیید می شود؟

تست پوسیدگی فشار، فشار هوای 0.3-0.6 مگاپاسکال را بر روی حفره‌های مهر و موم شده اعمال می‌کند و افت فشار کمتر از 5% را طی 30 ثانیه بررسی می‌کند. تست نشت هلیوم (حساسیت 10-6 mbar·l/s) برای نیازهای شدید مانند محفظه باتری EV یا محفظه انتقال هرمتیک استفاده می شود.
