چرا ریخته گری آلومینیومی بر تولید قطعات NEV غالب است؟

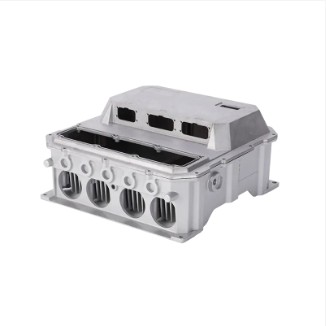

در بخش تولید خودروهای انرژی جدید (NEV)، ریخته گری آلومینیومی با فشار بالا (HPDC) برای محفظه‌های بسته باتری، محفظه‌های موتور، محفظه‌های واحد کنترل قدرت (PCU) و اجزای ساختاری، به فرآیند شکل‌دهی ترجیحی تبدیل شده است. این فرآیند با استفاده از آلیاژهای آلومینیوم ADC12، A380 یا A356 به عنوان مواد خام، هندسه های پیچیده، کانال های خنک کننده یکپارچه و رابط های مونتاژ دقیق را در یک چرخه قالب گیری واحد امکان پذیر می کند. پیش‌بینی می‌شود که بازار جهانی ریخته‌گری قطعات خودرو رشد کند 55 میلیارد دلار در سال 2025 به 90 میلیارد دلار تا سال 2034 (CAGR 5.5%)، با آلیاژهای آلومینیوم که فرمان a 70% حسابداری سهم مواد و برنامه های کاربردی حمل و نقل 56.6٪ از تقاضا NEV هایی که از قطعات آلومینیومی دایکاست استفاده می کنند می توانند وزن بسته باتری را تقریباً کاهش دهند 20% ، به طور قابل توجهی بهره وری انرژی و برد رانندگی را بهبود می بخشد و در عین حال مزایای زیادی از هزینه چرخه عمر را ارائه می دهد.

علم مواد: استراتژی انتخاب برای آلیاژهای ADC12، A380 و A356

مواد اصلی برای قطعات دایکاست NEV به طور معمول هستند ADC12 (استاندارد JIS) ، A380 (استاندارد ASTM) ، or A356 (استاندارد ASTM) آلیاژهای آلومینیوم این سه آلیاژ تفاوت های قابل توجهی در ترکیب، خواص مکانیکی و هدایت حرارتی نشان می دهند که مستقیماً بر استحکام ساختاری بسته باتری، راندمان اتلاف گرما و مقاومت در برابر خوردگی تأثیر می گذارد.

ترکیب آلیاژ و مقایسه عملکرد کلیدی

ADC12 دارای محتوای سیلیکون بالایی است 9.6٪ - 12٪ و محتوای مس از 1.5٪ - 3.5٪ ، delivering exceptional fluidity and thin-wall filling capability ideal for manufacturing precision heat-dissipation fins and complex housings with wall thicknesses as low as 1.0-1.2 میلی متر . استحکام کششی معمولی آن است 150-200 مگاپاسکال با هدایت حرارتی از 130-150 W/m·K . A380 محتوای مس بالاتری را ارائه می دهد (3.0٪ - 4.0٪) و به استحکام کششی دست می یابد. 210-250 مگاپاسکال و سختی بیشتر (60-80 HB) که آن را برای قطعات ساختاری با بار بالا مناسب می کند. A356 (AlSi7Mg0.3) با محتوای منیزیم تقویت شده است و قابلیت ریخته گری و مقاومت در برابر خوردگی عالی را با هدایت حرارتی ارائه می دهد. 120-160 W/m·K ، making it the preferred choice for battery pack trays and structural safety components.

استراتژی انتخاب مواد

برای محفظه های موتور و محفظه های PCU، ADC12 به دلیل هدایت حرارتی عالی، مقرون به صرفه ترین انتخاب است. 130-150 W/m·K ) و شکل پذیری ریخته گری برتر. برای سینی های بسته باتری و اجزای ایمنی ساختاری، A356 با عملیات حرارتی T6 استحکام کششی را به دست می آورد. 220-280 مگاپاسکال و مقاومت در برابر خوردگی بالاتر در مقایسه با آلیاژهای دارای مس، که آن را به گزینه ای ارجح برای ایمنی تصادف تبدیل می کند. A380 برای قطعات ساختاری شاسی که به ظرفیت بار مکانیکی بالایی نیاز دارند توصیه می شود. هر سه آلیاژ دارای چگالی تقریباً مشترک هستند 2.7 گرم بر سانتی متر مکعب ، achieving weight reductions of 40٪ - 60٪ در مقایسه با فولاد، به طور مستقیم محدوده رانندگی وسیله نقلیه را بهبود می بخشد.

مهندسی مدیریت حرارتی: چگونه محفظه های دایکاست ایمنی و عملکرد باتری را تضمین می کنند

مدیریت حرارتی باتری های قدرت هسته اصلی ایمنی و عملکرد NEV است. پنجره دمای عملیاتی بهینه برای سلول های لیتیوم یونی است 15-35 درجه سانتیگراد ; بیش از حد 45 درجه سانتی گراد کاهش ظرفیت را تسریع می کند، در حالی که دماهای بالاتر 60 درجه سانتی گراد خطرات فرار حرارتی وجود دارد. محفظه های آلومینیومی دایکاست از طریق مکانیسم های زیر به مدیریت حرارتی کارآمد دست می یابند:

طراحی کانال خنک کننده مایع یکپارچه

ریخته‌گری فشار بالا امکان قالب‌گیری مستقیم کانال‌های خنک‌کننده مایع پیچیده، پره‌های دفع گرما و دنده‌های حرارتی در قالب را فراهم می‌کند. طراحی یکپارچه ساختار مسکن و سیستم های مدیریت حرارتی این ساختار مقاومت رابط حرارتی را از فرآیندهای جوشکاری یا مونتاژ سنتی حذف می کند و مسیر مقاومت حرارتی را از سطح سلول به خنک کننده به حداقل می رساند. هدایت حرارتی آلیاژهای آلومینیوم A356 یا ADC12 ( 96-150 W/m·K ) است 3-5 بار فولاد، انتشار سریع گرما را در کل سطح محفظه امکان پذیر می کند.

مقایسه عملکرد حرارتی و ایمنی در بین مصالح مسکن

اگرچه محفظه های آلومینیومی دایکاست دارای رسانایی حرارتی کمی کمتر از پروفیل های آلومینیومی اکسترود شده هستند، قابلیت شکل دهی یکپارچه طراحی مسیر جریان گرما را بهینه می کند و یکپارچگی ساختاری آنها بسیار بیشتر از مجموعه های پروفیل جوش داده شده است. از نظر محافظت در برابر حرارت، محفظه های آلومینیومی می توانند انتشار آتش را به تاخیر بیندازند 5-10 دقیقه ، providing critical escape time for occupants, while composite housings require additional fire-resistant layers to meet GB 38031 standards.

ایمنی ساختاری: حفاظت در برابر تصادف و عملکرد آب بندی قطعات ریخته گری دایکاست

محفظه های بسته باتری NEV نه تنها به عنوان حامل های مدیریت حرارتی بلکه به عنوان موانع حیاتی برای ایمنی ساختار کلی خودرو نیز عمل می کنند. آلیاژهای آلومینیومی دایکاست سیستم های حفاظتی چند لایه را از طریق ترکیبی از استحکام ذاتی مواد و بهینه سازی ساختاری ایجاد می کنند.

طراحی ساختار جذب انرژی تصادف

سینی های بسته باتری دایکاست مدرن معمولاً از یک صفحه پایه تیرچه عرضی قاب ساختار ساندویچی از طریق تجزیه و تحلیل جریان قالب و بهینه سازی موقعیت دروازه و توزیع ضخامت دیوار، مناطق بحرانی برخورد (مانند تیرهای برخورد جانبی) به صورت موضعی ضخیم می شوند. 10-12 میلی متر ، while non-critical areas are reduced to 2-3 میلی متر ، achieving optimal balance between weight and strength. A356-T6 alloy achieves yield strength of 180-220 مگاپاسکال ، and combined with the complex rib structures enabled by die casting, can satisfy C-NCAP and E-NCAP side-pole impact test requirements.

استانداردهای درجه بندی آب بندی و حفاظت

محفظه بسته باتری باید دست یابد IP67 یا IP69K رتبه بندی حفاظتی (بر اساس IEC 60529 و ISO 20653)، حفاظت کامل از گرد و غبار و مقاومت در برابر غوطه وری 30 دقیقه ای در عمق 1 متری را فراهم می کند. دایکاست کنترل دقیق صافی سطح آب بندی را به دست می آورد ( 0.05 ± میلی متر ) و زبری سطح (Ra≤3.2μm) که سازگاری کامل با واشرهای آب بندی را تضمین می کند. علاوه بر این، محفظه‌های دایکاست باید آزمایش نشت طیف‌سنجی جرمی هلیوم را انجام دهند، با نرخ‌های نشت معمولاً زیر 15 sccm (سانتی متر مکعب استاندارد در دقیقه) برای اطمینان از ایزوله مطلق بین مدارهای خنک کننده و محفظه سلول.

فرآیند ساخت: دقت، کارایی و کنترل کیفیت در HPDC

ریخته گری فشار بالا (HPDC) یک فرآیند شکل گیری است که در آن آلیاژ آلومینیوم مذاب به قالب های فولادی دقیق با سرعت بالا تحت فشار تزریق می شود. 30-150 مگاپاسکال . این فرآیند سه مزیت اصلی را در ساخت قطعات NEV نشان می دهد:

شکل دهی نزدیک به شبکه و یکپارچه سازی ساختار پیچیده

ریخته گری به تحمل ابعادی می رسد ± 0.03-0.05 میلی متر ، far exceeding stamping (±0.1–0.3 mm) and welding (±0.5–1.0 mm). More importantly, it allows liquid cooling channels, mounting brackets, wire harness fixing clips, connector mounting positions, and even explosion vent mounting seats to be cast in a single operation, significantly reducing subsequent machining and assembly processes. For battery pack trays, die casting can integrate traditional 6-10 قطعه مهر و موم شده و جوش داده شده به 1-2 جزء دایکاست ، eliminating weld fatigue failure risks while reducing assembly tolerance accumulation.

مقیاس تولید و کارایی هزینه

پس از سرمایه گذاری ابزار (قالب های سینی بسته باتری بزرگ معمولا دوام می آورند 80000-100000 شلیک ، چرخه های ریخته گری تک تکه را می توان کوتاه کرد 60-120 ثانیه ، making them highly suitable for platform demands exceeding 100000 واحد در سال . پیش بینی می شود که بازار جهانی ماشین آلات ریخته گری آلومینیوم رشد کند 86.14 میلیارد دلار در سال 2025 به 144.04 میلیارد دلار تا سال 2034 (CAGR 5.88%)، با منطقه آسیا و اقیانوسیه دارای یک 41% سهم بازار و چین به تنهایی برای 16% بازار آسیا و اقیانوسیه

حلقه بسته کنترل کیفیت

تولیدکنندگان پیشرو از طراحی یکپارچه CAD/CAM/CAE همراه با تجزیه و تحلیل جریان قالب برای پیش‌بینی موقعیت دروازه، توزیع تخلخل و نقص نقطه داغ استفاده می‌کنند. خطوط تولید مجهز به رادیوگرافی اشعه ایکس (RT) و سی تی اسکن صنعتی ، ensuring internal porosity remains below 0.1٪ - آستانه حیاتی برای تضمین یکپارچگی آب بندی IP67 و عمر خستگی ساختاری. سیستم های مدیریت کیفیت باید باشند IATF 16949 دارای گواهی، شامل کل فرآیند از تهیه مواد خام، گاز زدایی مذاب، نظارت بر پارامتر شات تا آزمایش نشت محصول نهایی است.

مزایای سبک وزن: چگونه اجزای دایکاست مسافت رانندگی را بهبود می بخشند

محدوده رانندگی NEV همبستگی منفی قوی با وزن خودرو نشان می دهد. تحقیقات نشان می دهد که هر 100 کیلوگرم کاهش وزن خودرو می تواند برد را بهبود بخشد 6٪ - 8٪ (تقریباً 30-50 کیلومتر). قطعات آلومینیومی دایکاست به کاهش وزن قابل توجهی در زمینه های کلیدی زیر دست می یابند:

داده های کاهش وزن جزء کلیدی

گرفتن یک سدان الکتریکی خالص با وزن محدود 1800 کیلوگرم ، battery capacity of 70 کیلووات ساعت ، and NEDC range of 500 کیلومتر به عنوان مثال، جایگزینی سینی بسته باتری، محفظه موتور و فریم فرعی با قطعات آلومینیومی دایکاست می تواند وزن کلی خودرو را کاهش دهد. 80-120 کیلوگرم ، improving range by approximately 40-70 کیلومتر - معادل 5٪ - 8٪ صرفه جویی در هزینه باتری

تجزیه و تحلیل هزینه کل چرخه عمر: چرا آلومینیوم ریخته گری شده بهینه اقتصادی است؟

اگرچه قطعات آلومینیومی دایکاست نیاز به سرمایه گذاری اولیه بیشتری در ابزارآلات دارند (تقریباً قالب های سینی بسته باتری بزرگ). 50000-150000 دلار آمریکا آنها کل هزینه مالکیت 10 ساله (TCO) به طور قابل توجهی کمتر از جایگزین های فولادی است. مقایسه زیر بر اساس پلت فرم تولید سالانه 100000 واحد است:

علاوه بر این، 100% قابلیت بازیافت آلیاژهای آلومینیوم با روندهای اقتصاد دایره ای جهانی مطابقت دارد. اجزای پایان عمر NEV را می توان مجددا ذوب کرد و در تولید ریخته گری با ردپای کربن بسیار کمتر از ذوب فولاد یا سنتز کامپوزیت استفاده کرد. برای خودروسازانی که اهداف ESG را دنبال می کنند، قطعات آلومینیومی دایکاست مزایای قابل توجهی در امتیازدهی پایداری دارند.

راهنمای خرید و انتخاب: چک لیست مشخصات فنی کلیدی

برای تولید کنندگان NEV و تامین کنندگان ردیف 1، ترکیب پارامترهای فنی زیر در صلاحیت تامین کننده و اسناد مناقصه می تواند به طور موثر شرکای ریخته گری با کیفیت را فیلتر کرده و خطرات کیفیت پس از تولید را کاهش دهد:

1. گواهی مواد: آلیاژ ADC12، A380 یا A356 را به صراحت مشخص کنید و به گزارش‌های ترکیب شیمیایی مواد، گزارش‌های آزمایش خواص مکانیکی و اعلامیه‌های انطباق با RoHS/REACH نیاز دارید.
2. رتبه حفاظتی: محفظه بسته باتری به حداقل نیاز دارد IP67 ، with IP69K توصیه می شود؛ صافی سطح آب بندی ≤±0.05 میلی متر، زبری سطح Ra≤3.2 میکرومتر.
3. کیفیت داخلی: نیاز به گزارش های بازرسی اشعه ایکس یا CT صنعتی، با تخلخل ناحیه بحرانی ≤ 0.1٪ ، free of cracks, cold shuts, and other defects.
4. تنگی نشت: به گزارش های آزمایش نشت طیف سنجی جرمی هلیوم، با نرخ نشت ≤ نیاز دارید 15 sccm (مسکن اصلی) و ≤ 5 sccm (پوشش).
5. دقت ابعادی: ابعاد مونتاژ بحرانی CPK≥ 1.67 ، with full-dimension CMM inspection reports for sealing surfaces.
6. تایید مدیریت حرارتی: تامین کنندگان را ملزم به ارائه داده های شبیه سازی حرارتی CFD برای اثبات حداکثر اختلاف دمای سلول ≤ کنید 5 درجه سانتی گراد تحت شرایط شارژ سریع
7. گواهینامه سیستم: تامین کنندگان باید نگه دارند IATF 16949 صدور گواهینامه سیستم مدیریت کیفیت با تجربه تولید انبوه صنعت خودرو.
8. تضمین ظرفیت: نیاز به نیروی گیره ماشین ریخته گری ≥ 3000 تن ، single-shot capacity ≥ 40 کیلوگرم ، with annual capacity matching project requirements.

با گنجاندن این شاخص ها در مشخصات فنی و چک لیست های ممیزی تامین کننده، نهادهای تدارکاتی می توانند اطمینان حاصل کنند که انتخاب شده قطعات دایکاست NEV پشتیبانی ساختاری پایدار، ایمن و سبک و تضمین مدیریت حرارتی را در طول چرخه عمر کامل خود ارائه می دهند.
